自动扶梯是商场﹑车站﹑机场普遍使用的一种载人提升设备。新世纪商场有两台自动上下扶梯，使用11kW（四极）交流电机传动，经减速箱减速后拖动自动扶梯运转。两台扶梯一台作为上行，另一台作为下行，运行一段时间后就人为地进行交换，即上行的交换为下行，下行的交换为上行运转。在运行过程中，顾客的流量在不同时段有较大的差别，有时乘自动扶梯可能一个人也没有，由于顾客到来具有随机性，也不可能在无人乘坐时将自动扶梯停止运转，未进行调速控制的自动扶梯只能以额定速度空转，这样运行很不经济，浪费大量的电能，而且，链条、皮带磨损大、维修周期短，给正常使用带来了不少麻烦。因此对自动扶梯进行变频调速改造，在无人乘坐时降低速度运转，有人乘坐时再平稳地加速到额定速度运转。这样，可减低链条、皮带的磨损；转速降低后，电机的输出功率大幅度减少，带来了一定的节能效果。无人乘坐的时间越长，节能的效果越显著。

一﹑改造方案

用两台ALPHA3300 通用型变频器控制自动扶梯的电机，载客运行时变频器设置为外端子控制，速度控制设置为多段方式，即设置正常运行频率（50Hz）﹑减速运行频率（15Hz）。检修(爬行)时，运行频率较低，大约在25Hz 左右。

1﹑传感器

传感器为红外线传感器，安装在自动扶梯的入口处离地面2.5m 高的位置上，聚焦镜头对准来客的方向上，并略向下倾斜。由于上﹑下扶梯的运行方式要定时交换，因此，每一台自动扶梯的入口﹑出口都要安装红外传感器。将这两个传感器的输出接到变频器内定时器的输入端上。自动扶梯运行时，断开出口传感器的信号。

2﹑无人乘坐时电梯的减速运行

假定，传感器监测到有人走向扶梯，一般传感器的监测距离为6m，地面距离大约为4.2m，人走过这段距离约需要t0=5s 左右，这段时间内，变频器从15Hz 运转加速到50Hz，为安全考虑，必须在人踏上扶梯之前应完成加速，加速时间为2s。人踏上到走下扶梯的时间为t1。当有人走进入口时，传感器信号送到定时器，定时器常开触点闭合，变频器开始加速至正常速度运行，同时计时器开始计时，在（t0+t1+t2）秒内有人走进入口，传感器输入的信号对计时器复位并重新开始计时，扶梯就一直以正常速度运行。 在（t0+t1+t2）秒内，无人走进入口时，经过（t0+t1+t2）秒变频器降速到15Hz 运行，扶梯自动转换到怠速运行。

3﹑再生能量的处理

自动扶梯在做下行运行时，电机会进入再生发电状态，载客量越多，产生的再生能量越大。如果不对再生能量进行处理，将导致变频器频繁“过压”停机，有可能对乘客造成伤害。考虑到两台扶梯的变频安装在同一个控制室内，并且上行运行的扶梯永远是电动做功。于是将两台变频器的直流母线经交流接触器连接起来构成直流母线式，下行扶梯产生的再生能量送到直流母线上全部被上行扶梯利用，没有能量浪费。但考虑到有时可能以一台扶梯单独做下行运行，这时就采用能耗制动的方式处理再生能量。ALPHA 变频器有内置制动单元，只需在+﹑B 端子上接入50 Ω 、1kW 制动电阻即可。

4﹑电磁抱闸

当某种原因发生紧急停车时，不必考虑重新起动为带载起动（即人站在扶梯上起动），为安全起见，扶梯在静止时必须有制动装置，在运转时又不起制动作用。

二、改造后的功能

1﹑保持原有电梯的“长期运行”模式和增加的“自动载客运行”模式并存，用户可随时选择采用其中一种模式运行，当选择原有电梯“长期运行”模式时，变频器控制线路完全撤出。这样可使用户需要选择原有模式或变频器控制线路需要维护时，都可方便切换，保证了电梯正常运行。

2﹑ 线路改造后，保证在任何工作模式下都能符合国家GB—16899 关于扶手电梯安全标准的要求。

3﹑“自动载客运行”模式运行时，起动、停止或速度转换平稳顺畅，无跳动感觉，舒适感较好。

4﹑延长设备的使用寿命，减少材料的自损耗。如：电机寿命、链条的损耗、皮带磨损等。

5﹑无乘客时，电梯低速运行，当有乘客到达入口时，电梯自动转入全速运行。乘客离开电梯后若再无乘客，经延时后电梯自动转回到怠速运行。

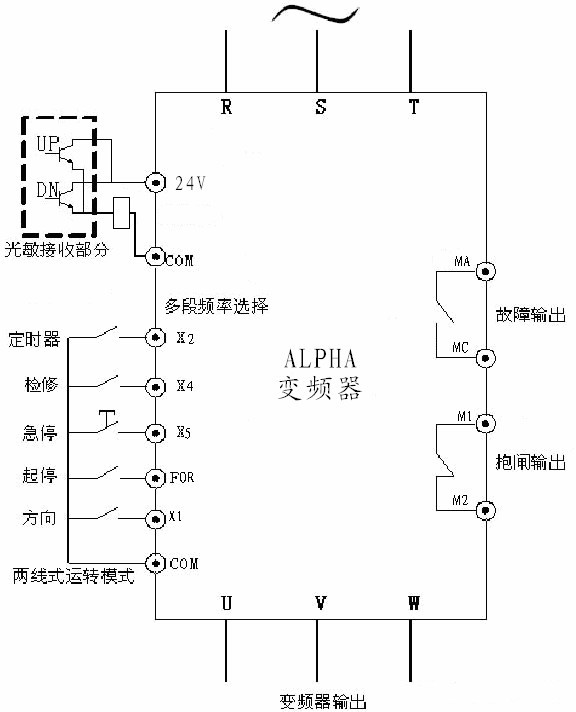

三、控制原理框图

　　注：UP、DN 选用欧姆龙光电传感器
