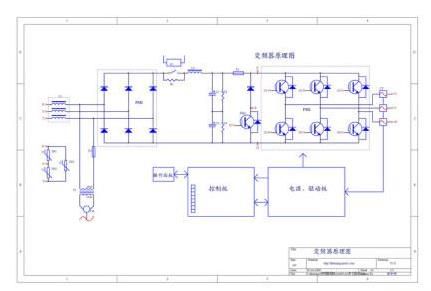

      核心提示：变频器工作原理主要由模块，CPU控制板，电源驱动板组成，见上图.　　L1为进线电抗器，一般需外接，L2为直流电抗器，大部份变频器需要外接，象施耐德，丹佛斯变频器都内置了直流电抗器。　　PM1为整流模块,，变频器工作原理主要由模块，CPU控制板，电源驱动板组成，见上图.

　　L1为进线电抗器，一般需外接，L2为直流电抗器，大部份变频器需要外接，象施耐德，丹佛斯变频器都内置了直流电抗器。

　　PM1为整流模块，PM2为逆变模块，一般小功率变频器是将整流和逆变整合在一起，大功率变频器整流和逆变都是分开的，功率越大电流越大，因为单一的整流和逆变的电流有限，所以整流和逆变可以并联使用。PM3是制动晶体，15KW以下的变频器都内置制动晶体，外接一个制动电阻就能做能耗制动。

　　C1，C2是滤波电容，变频器功率越大，电容的容量就越大，滤波电容的耐压一般是450V，因为380V级的变频器整流滤流后的电压是600V，所以可以将两个耐压为450V的滤波电容串联使用，总的耐压就可以达到900V。

　　R1是启动电阻，它的作用是在上电的时候限制滤波电容的充电电流，当电容充电完成后接触器K1动作，R1被旁路。

　　R2和R3的作用有两个：一是作放电电阻，关机后将电容上的电尽放放掉，另一个是均压，保持滤波电容上的电压相等。

　　CT是霍尔电流互感器，比如台安变频器的互感器型号是HY-15P，它的含义是通过互感器初级电流为0-15A时互感器的输出电压是0-4V。互感器也有输出电流型的。大部份变频器都是用的霍尔电流互感器，象西门子，华为等变频器用的是另一种检测方法，在输出U，V，W分别串联一个小电阻，通过检测电阻上的压降来检测电流。

　　SA1-SA3是进线压敏电阻，可以抑制瞬态过电压，起到保护变频器的作用。

　　T1是380V/220V电源变压器，小功率变频器的风扇都是12V或24V供电的，电源取自开关电源部份，大功率变频器的风扇是220V的，所以加了个变压器转换一下。

　　电源驱动板的作用：一是提供变频器所有的供电电源，二是将控制板的IGBT驱动信号进行隔离放大。

　　控制板相当于变频器的大脑，通过操作面板做人机对话，实现各种控制功能。
