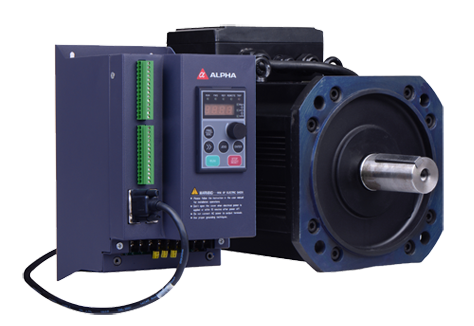

产品名称：AS600M系列 主轴伺服系统
- 产品介绍
AS600M主轴伺服驱动器采用全闭环矢量控制，调速精准，低频力矩大，负载响应能力强，改进的弱磁算法使得在大惯量负载下高速区依然具有快速的加减速能力，能够为您的设备提供高性能的速度和位置伺服功能。其功能强大、操作简单，方便地实现高精度车削、铣、主轴定位、刚性功丝，螺纹切削等功能。在数控车床、加工中心、数控铣床、数控镗床领域广泛地应用。
技术规格：
█ 调速范围宽
低频力矩大，即能实现低速螺纹切削也能实现6000转以上的精加工。
█ 接口丰富
具有脉冲串和模拟量调速功能，多通道I/O，长线驱动型编码器输入输出，模拟量输出和总线功能。
█ 主轴准停功能
S曲线停准，在大惯量主轴下也能无超调，多位置设定，位置切换轻松自如。
█ 位置模式
位置环添加前馈，跟随误差小，脉冲输入滤波功能，在输入突变的情况下也能平衡运行。提供电子齿轮比，位置模式和速度随随意切换，既能满足数控系统的C轴功能，也能满其它的位置同步和速度同步的场合。
█ 兼容多种数控系统
实现主轴准停，刚性攻丝，低速绞孔，螺纹切削等。
█ 其它领域
其宽调速范围、快速的响应性能、低频力矩性能和位置跟踪，在其它领域，如纺织行业，塑机行业，纸箱包装，木工机械也能广泛应用。
|
项目
|
描述
|
|
|
输出
|
最高输出电压
|
三相380V～440V，对应输入电压
|
|
最高输出转速
|
8000RPM
|
|
|
输入
|
额定电压、频率
|
三相:380～440V 50/60Hz
|
|
允许电压波动
|
+10%，-15%
|
|
|
允许频率波动
|
±5%
|
|
|
控制特性
|
控制方式
|
正弦波PWM调制，全闭环矢量控制
|
|
调速范围
|
1：5000
|
|
|
速度控制精度
|
±1%
|
|
|
位置控制精度
|
±1Pulse
|
|
|
频率设定分辨率
|
数字量0.01HZ;摸拟量：单极性，最高输出频率/4096;双极性，最高输出频率/2048
|
|
|
加减速时间
|
0～3600S到最高输出频率
|
|
|
制动方式
|
能耗制动，15KW及以下内置制动单元
|
|
|
输入输出接口
|
数字量输入
|
7路光耦隔离输入；输入方式NPN,有效电平可选
|
|
数字量输出
|
3路光耦隔离输出，24V，50mA
|
|
|
模拟量输入
|
2路：0~10V，0~20MA，-10V~+10V
|
|
|
摸拟量输出
|
1路，0/2～10V 0/4～20MA可选
|
|
|
继电器输出
|
1路，一组常开常闭触点；250VAC/30VDC 1A
|
|
|
编码器输入接口
|
1个：最高接收脉冲300KHZ；线驱动方式；RS422标准；
|
|
|
脉冲输入接口
|
1路：方向+脉冲/正交脉冲/CW+CCW
|
|
|
编码器输出接口
|
1路：1：1分频输出，线驱动方式；RS422标准
|
|
|
总线接口
|
1路：485总线
|
|
|
主轴功能
|
速度控制
|
范围：0～8000RPM;转向：正反；速度指令：单、双极性模拟量、脉冲频率，总线
|
|
准停控制
|
±1Pulse的精度；可用端子选择8个位置
|
|
|
刚性攻丝
|
可与多种进口国产系统接口，攻丝误差2%
|
|
|
其它功能
|
C轴控制，螺纹切削，电子齿轮，绞孔，零速锁定
|
|
|
保护功能
|
过载保护
|
具有驱动器、电机过载保护功能
|
|
过流保护
|
硬件过流保护
|
|
|
欠压/过压保护
|
母线电压超过800V过压保护，低于350V欠压保护
|
|
|
输出对地短路保护
|
输出对地短路时，报警输出
|
|
|
使能环境
|
使用场所
|
室内，无腐蚀性气体
|
|
温度
|
-10℃～40℃
|
|
|
湿度
|
5～95RH(无凝露)
|
|
|
防护等级
|
IP20
|
|
伺服主轴电机规格
|
功率
|
2.2～315KW
|
编码器
|
增量型：脉冲数1024/2500,长线驱动,DC5V
旋转变压器
|
|
输入电源
|
三相220V/380V
|
||
|
基准频率
|
50HZ;33.3HZ
|
冷却方式
|
220V/380V 50HZ 独立强制风冷
|
|
最高转速
|
6000/8000r/min
|
电机输出轴
|
带键;光轴
|
|
安装方式
|
B5(法兰安装),B3(卧式安装),B35(法兰+卧式)
|
使用环境
|
海拔1000米以下
环境温度-15～40℃
相对湿度80%以下（不得凝结）
|
|
定子部分
|
F(155℃);H(180℃)级绝缘系统;
高分子绝缘树脂+真空负压浸漆制造工艺
|
||
|
转子部分
|
半键平衡，R级振动，低噪音进口轴承
|
